轻量机型 —— 桌面式、操作与维护简便。采用独特的同步扫描结构,相比于S100机型,大幅降低整机尺寸和重量,仍能保持较高的扫描效率。
主要配置:
1、轻量化扫描机头;
2、桌面式一体化整机;
3、全封闭防护;
4、夹具、一键校准、远程协助。
应用领域

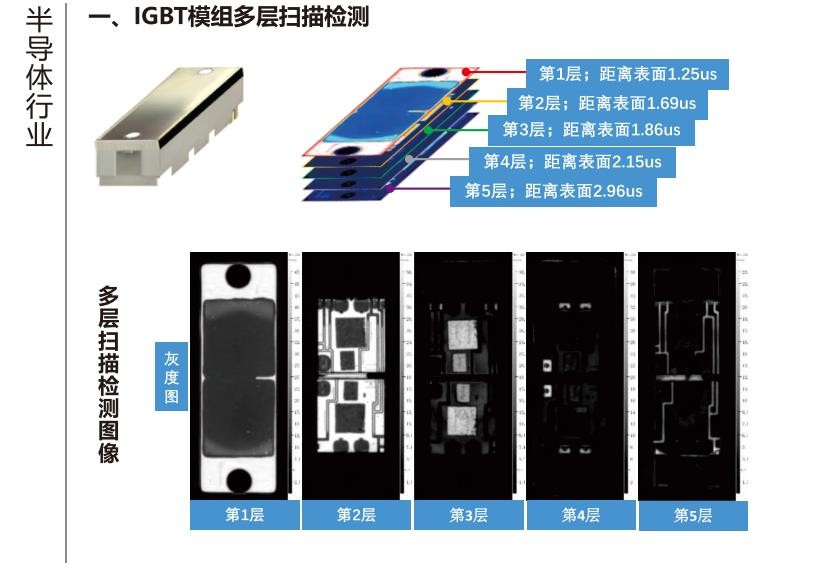

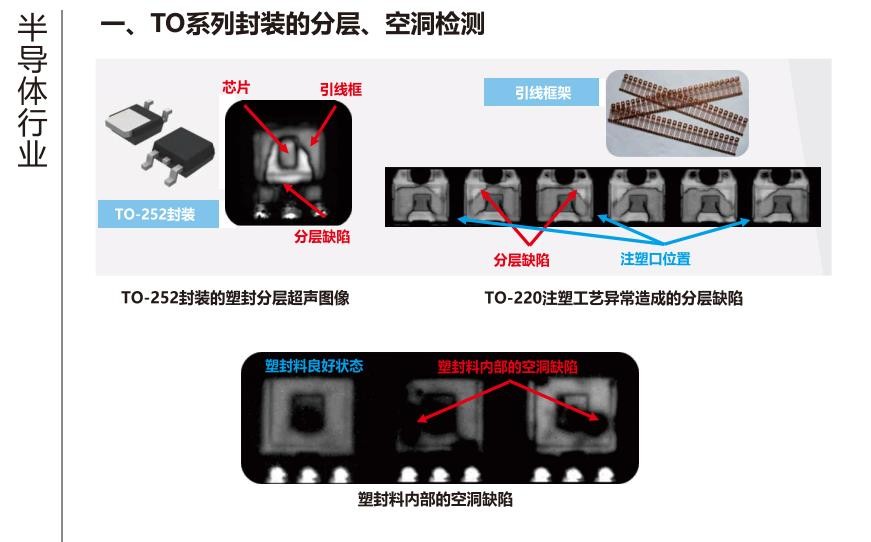

高效率—— 根据20/80原则,车间现场80%的批量工件仅需做常规快速抽检,不需要做详细分析,因此可以使用S400机型达到快速检测。用于半导体、集成电路、低压电器等行业的生产线的制程管控。适用于车间现场或小型理化实验室。
产品参数
1、工作电源:220V/50Hz,1KW;
2、扫描范围:200mm×100mm×100mm;
3、整机尺寸:400mm×500mm×500mm;(标配)
4、探头频率范围:1~50MHz;(标配,可升级至230MHz);
5、推荐图像分辨率:0.5um ~ 4000um;
6、典型扫描耗时:<45s (测试条件:扫描区域10mmX10mm,分辨率50um);
7、扫描速度:300mm/s;扫描加速度:5m/s²;
8、运动台定位精度:X/Y向<±0.5um,Z向<±10um;重复定位精度:X/Y向<±0.01mm,Z向<±0.02mm。
9、采样频率:25~250MHz;(标配,可升级至1.5GHz);
10、每通道可调增益:-13~66dB;(标配,可升级);
11、脉冲重复频率:5kHz;(标配,可升级)。
